Menyoroti:
Pipa Seamless Baja Tahan Karat AISI 631
, Pipa bulat SS 8 inci
, Pipa Seamless Baja Tahan Karat Tahan Panas
NPS: |
1/8''-24'' |
Nilai: |
631 Baja tahan karat |
Wall thickness: |
SCH10S,SCH40, SCH XS, SCH 60,SCH80S,SCH12020,SCH1160,SCH |
Waktu Pengiriman: |
15-21 hari |
Application: |
Valves and gears,Engine components,High strength and boat propeller shafts,Plastic moulding dies |
Bentuk bagian: |
Bulat |
Selesai: |
Anil acar, anil cerah |
Istilah Harga: |
FOB CIF CFR EXW dll. |
Pipa Bulat SS 8 Inci AISI 631/1.4568 UNS S17700 Tahan Panas
Ikhtisar
Baja tahan karat 631, juga dikenal sebagai baja tahan karat 17-7 PH, adalah paduan tahan korosi serbaguna dengan komposisi kimia yang unik. Komponen utamanya adalah besi, kromium, dan nikel, tetapi juga mengandung sejumlah kecil aluminium dan tembaga. Baja tahan karat 631 unik dalam kemampuan pengerasan presipitasi uniknya yang dicapai melalui perlakuan panas. Paduan baja tahan karat ini banyak digunakan di berbagai industri, termasuk dirgantara, otomotif, dan medis. Kekuatannya yang unggul dikombinasikan dengan kemampuan bentuk yang baik membuatnya cocok untuk pembuatan komponen kompleks seperti pegas, ring, dan bagian struktural berkekuatan tinggi. Selain itu, ketahanan korosi dan biokompatibilitasnya menjadikannya pilihan yang sangat baik untuk instrumen bedah, perangkat ortodontik, dan perangkat medis yang dapat ditanamkan. Dengan kombinasi sifat mekanik dan ketahanan terhadap faktor lingkungan, baja tahan karat 631 tetap menjadi bahan populer dalam berbagai aplikasi yang menuntut.
Komposisi kimia
| C |
Mn |
Si |
P |
S |
Cr |
Ni |
Al |
| 0.09 |
1 |
0.5 |
0.025 |
0.025 |
16.00 – 17.25 |
6.50 – 7.75 |
0.75 – 1.25 |
Sifat Mekanik
| |
AISI 63 |
Kekuatan Tarik
Kekuatan |
1170Mpa,170000psi |
| Kekuatan Luluh |
965Mpa,140000ps |
| Perpanjangan % |
6 min |
Sifat fisik
Kekuatan tarik σb (MPa) : larutan padat,≤1030; Penuaan pada 565℃,≥1140; Penuaan pada 510℃ ≥1230
Kekuatan luluh bersyarat σ0.2 (MPa) : larutan padat,≤380; Penuaan pada 565℃,≥960; Penuaan pada 510℃ ≥1030
Perpanjangan δ5 (%) : larutan padat,≥20; Penuaan pada 565℃,≥5; Penuaan pada 510℃ ≥4
Rasio penyusutan penampang ψ (%) : Penuaan 565℃,≥25; Penuaan pada 510℃,≥10
Kekerasan: larutan padat,≤229HB; Penuaan pada 565℃,≥363HB; Penuaan pada 510℃,≥388HB
Perlakuan panas
1. Larutan padat, pendinginan cepat 1000 ~ 1100℃;
2. Penuaan pada 565℃, setelah perlakuan larutan, 760±15℃ selama 90 menit, didinginkan hingga di bawah 15℃ dalam waktu 1 jam, disimpan selama 30 menit, kemudian dipanaskan hingga 565±10℃ selama 90 menit, pendinginan udara;
3. Penuaan 510℃, setelah perlakuan larutan padat, 955±10℃ selama 10 menit, pendinginan udara hingga suhu ruangan dalam waktu 24 jam, pendinginan hingga -73±6℃, dipertahankan selama 8 jam, kemudian dipanaskan hingga 510±10℃ selama 60 menit, pendinginan udara.
Ketahanan Korosi
Baja tahan karat 631 sangat tahan terhadap korosi di lingkungan air laut, asam, dan alkali. Ia menawarkan ketahanan korosi yang lebih baik daripada baja tahan karat 304 dan 316 karena kandungan kromiumnya yang lebih tinggi. Namun, paduan ini rentan terhadap korosi sumur dan celah dalam larutan yang mengandung klorida.
Mengapa memilih kami

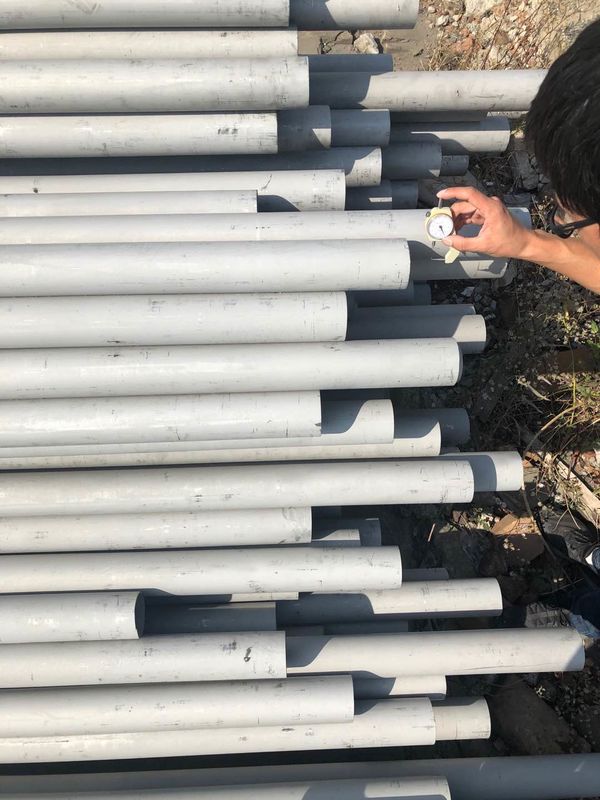

1. Kontrol ukuran
2. Kontrol komposisi kimia
4. pengujian ultrasonik pada tabung baja
3. mesin uji hidrolik
Detail paket
Pengiriman
Pesan Anda harus antara 20-3.000 karakter!
